VH 250 Rekuperator

Wentylacja Klasa energetyczna: A

Klasy energetyczne
A
B
C
D
E
F
G

Zapytaj o produkt

Gdzie kupić

Czas realizacji: Do 21 Dni

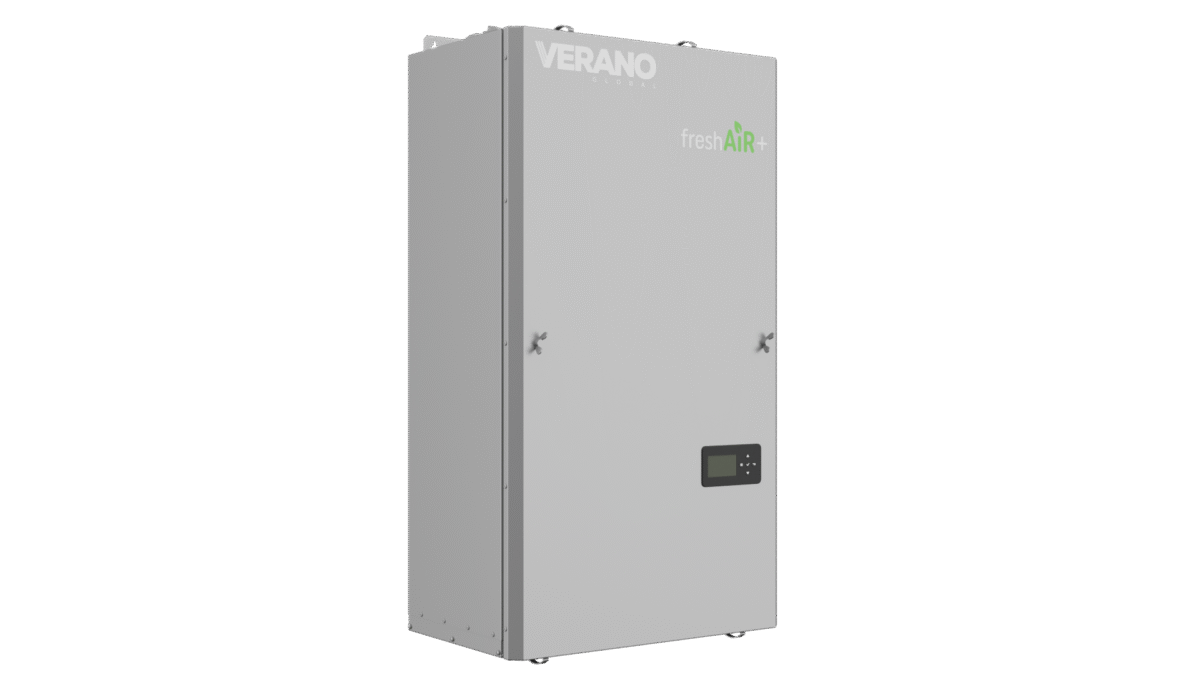

Rekuperator VH 250

wydajność nominalna: 250 m³/h
maksymalny przepływ powietrza: 280 m³/h
klasa energetyczna A
poziom hałasu od 32 dB(A)
automatyczny bypass 100%
Filtry ePM10 60%
wbudowana nagrzewnica PTC 750 W.

Masz pytania? Napisz do nas: info@v-k.pl

Materiały do pobrania

Karta produktu Instrukcja dla użytkownika Instrukcja dla instalatora

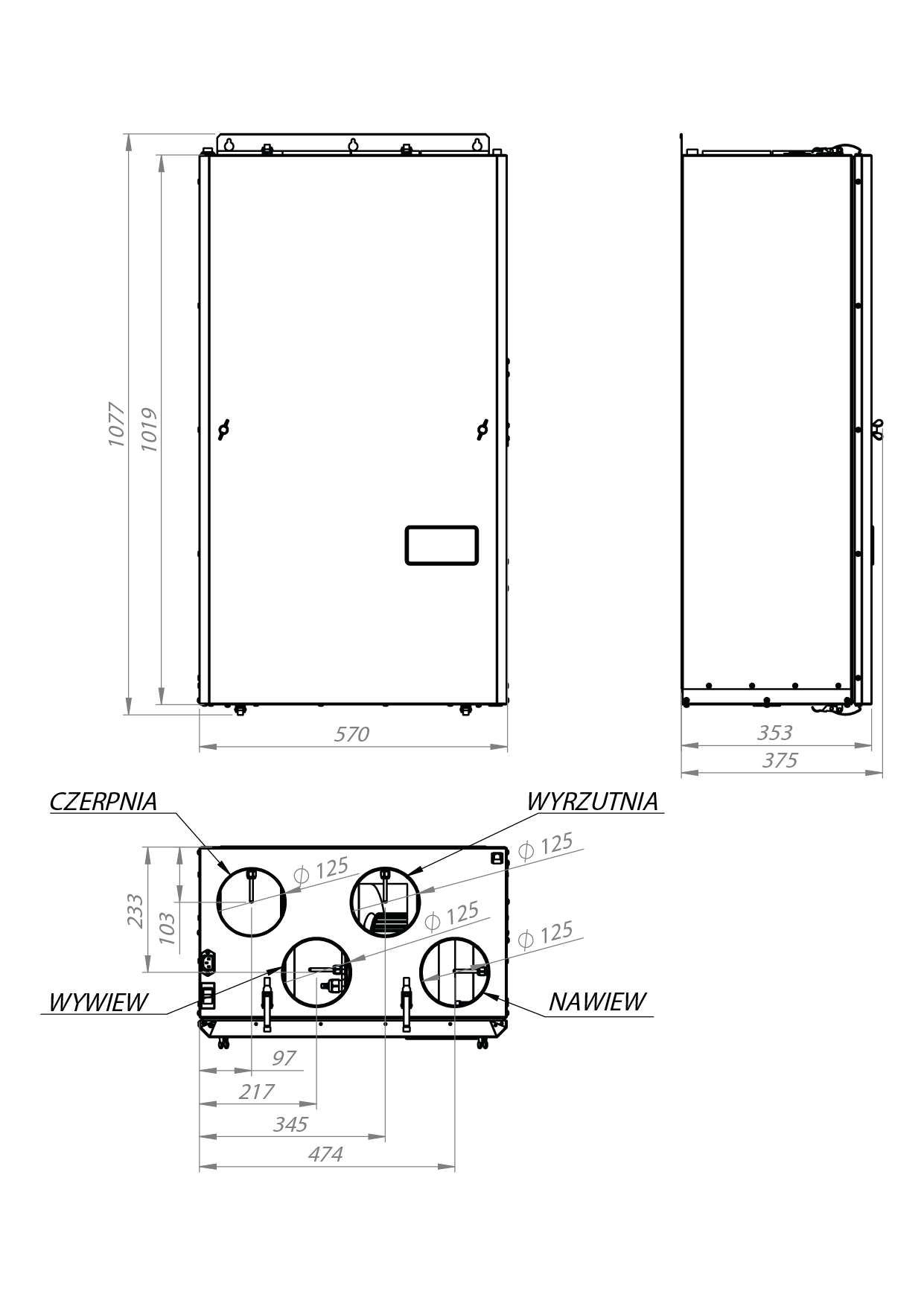

Budowa rekuperatora

Wysokość: 1077 mm

Szerokość: 570 mm

Głębokość: 375 mm

Opis produktu

VH250 to nowoczesny rekuperator marki VERANO, zaprojektowany z myślą o domach jednorodzinnych, segmentach oraz mieszkaniach, gdzie liczy się zarówno wysoka efektywność wentylacji, jak i kompaktowe wymiary urządzenia. Dzięki obudowie porównywalnej do standardowego kotła dwufunkcyjnego centrala może być montowana nawet w niewielkich pomieszczeniach technicznych lub gospodarczych.

Urządzenie zapewnia wydajną i cichą wymianę powietrza, odzyskując energię cieplną z powietrza usuwanego z budynku. Zastosowany wysokosprawny wymiennik temperaturowy osiąga sprawność odzysku ciepła nawet do 87%, co pozwala znacząco ograniczyć koszty ogrzewania i poprawić efektywność energetyczną budynku.

Rekuperator VH250 został wyposażony w energooszczędne wentylatory EC z funkcją Constant Flow, które utrzymują stały przepływ powietrza niezależnie od stopnia zabrudzenia filtrów czy zmian oporów instalacji. Dzięki temu użytkownik ma gwarancję stabilnej pracy systemu oraz wysokiego komfortu przez cały rok.

Centrala oferuje również automatyczny bypass, który w okresie letnim umożliwia nocne chłodzenie budynku poprzez ominięcie wymiennika ciepła. Zastosowany system przeciwzamrożeniowy wraz z nagrzewnicą wstępną PTC zabezpiecza urządzenie przed oblodzeniem nawet podczas bardzo niskich temperatur zewnętrznych.

VH250 zapewnia nowoczesne możliwości sterowania – urządzeniem można zarządzać lokalnie lub zdalnie za pomocą aplikacji, przeglądarki internetowej oraz komunikacji ModBus. Rekuperator współpracuje także z czujnikami CO₂, wilgotności oraz jakości powietrza, co pozwala jeszcze precyzyjniej kontrolować klimat wewnętrzny budynku.

Wyposażenie

WYPOSAŻENIE CENTRAL:
• wymienik temperaturowy, wymiennik entalpiczny lub wymiennik hybrydowy*,
• wbudowana wtórna nagrzewnica lub wbudowana chłodnica wodna*,
• energooszczędne wentylatory EC z funkcją Constant Flow,
• dwustopniowa filtracja powietrza przez filtry:
• filrt wstępny ePM10 60% (x2)
• filtr antysmogowy ePM1 55%
• automatyczny bypass,
• nowoczesny system przeciwzamrożeniowy,
wbudowana nagrzewnica wstępna PTC,
• króciec przyłączeniowy skroplin,
• system dezynfekcji lampami UV,
• sterownik z modułem WiFi,
• monochromatyczny, wbudowany w centralę panel dotykowy lub kolorowy, naścienny panel dotykowy*,
• czujnik wilgotności lub czujnik wilgotności wraz z naściennym czujnikiem jakości powietrza*.

* – W zależności od wybranego modelu centrali, patrz tabela.

DODATKOWE ELEMENTY:
• zestaw wsporników do montażu urządzenia na ścianie,
• konsola do montażu urządzenia na podłodze,
• nypel z uszczelką,
• redukcja Ø 180/200 mm lub Ø 180/160 mm,
• zestaw filtrów (3 szt. filtrów),
• zestaw lamp UV (2 szt.),
• syfon,
• siłownik przepustnicy ze sprężyną powrotną,
• kabel grzejny z termostatem do podgrzewu odpływu skroplin.

Najważniejsze cechy

Odzysk temperatury oraz wilgoci ^*

Dostępne modele serii VW: VWT, VWH oraz VWE różnią się zastosowaną metodą odzysku ciepła. Wymiennik ciepła to centralny element centrali wentylacyjnej, który umożliwia odzysk ciepła z powietrza usuwanego do powietrza nawiewanego. Klasycznie stosowane wymienniki temperaturowe (centrala VWT) pozwalają na odzysk ciepła jawnego, który zależy wyłącznie od różnicy temperatur pomiędzy zbilansowanymi strumieniami powietrza.

Wymienniki hybrydowy oraz entalpiczny różnią się od siebie stopniem odzysku wilgoci z powietrza usuwanego.

Odzysk wilgoci niesie ze sobą podwójne korzyści:

Odzysk ciepła całkowitego (w tym energii zawartej w parze wodnej)
Nawilżenie powietrza nawiewanego zimą do pomieszczeń

Nawiewanie suchego powietrza do pomieszczeń skutkuje spadkiem komfortu (kaszel, odczuwanie suchości w gardle, podrażnienie oczu) oraz wpływa na unoszenie się kurzu w pomieszczeniach.

^* Nie dotyczy rekuperatora VWT. Wymienniki hybrydowe (centrala VWH) oraz entalpiczne (centrala VWE), dzięki specjalnej membranie, pozwalają także na odzysk wilgoci.

Automatyczny bypass

Bypass to wbudowany w rekuperator dodatkowy kanał, który pozwala strumieniowi powietrza czerpanego na ominięcie układu odzysku ciepła. W okresie przejściowym i zimowym, rekuperator pozwala na odzysk ciepła z powietrza usuwanego z pomieszczeń. Latem, gdy temperatura powietrza zewnętrznego w godzinach wieczornych i nocnych jest niższa niż w pomieszczeniach, układ odzysku ciepła może zostać pominięty. Dzięki temu temperatura powietrza w domu zostanie obniżona bez wykorzystania instalacji klimatyzacji.

Podwójna filtracja powietrza nawiewanego

Wspólnie z Katedrą Jakości Powietrza Wewnętrznego i Zewnętrznego Politechniki Lubelskiej został opracowany i przebadany system filtracji powietrza nawiewanego, zapewniający skuteczność dezynfekcji powietrza min. 70% dla trzech szczepów bakterii (Micrococcus luteus, Pseudomonas fluorescens, Bacillus subtilis)^*.

Zastosowany filtr wstępny ePM10 (60%) pozwala na odsianie gruboziarnistych pyłów unoszących się w powietrzu, a filtr antysmogowy ePM1 (55%) odsiewa najdrobniejszy pył o średnicy mniejszej niż 1 μm: wirusy, bakterie, nanocząstki, sadza.

Szybka kontrola oraz wymiana filtrów w centralach serii VW jest możliwa po wyjęciu zaślepek w bocznej pokrywie urządzenia.

* Raport z badań nr 140/NN/2017 – Pomiar skuteczności dezynfekcji modułów UV

Wysoka sprawność energetyczna

Wentylatory z silnikami EC zostały dopasowane do strumieni powietrza występujących w każdym z rekuperatorów, dzięki czemu ich punkt pracy znajduje się w obszarze wysokiej sprawności. Połączenie ich z dedykowanym sterownikiem oraz różnymi dostępnymi czujnikami pozwoliło na osiągnięcie klasy sprawności energetycznej dla poszczególnych modeli na poziomie A.

Energooszczędne wentylatory EC

Zastosowane wentylatory z silnikami EC charakteryzują się wysoką sprawnością i niskim zużyciem energii w całym zakresie pracy. Nowoczesna, kompaktowa konstrukcja pozwala na ograniczenie wydzielania ciepła, redukcję drgań silnika oraz wpływa na wydłużenie żywotności urządzenia. Sygnał sterujący 0-10 V umożliwia płynną regulację pracy wentylatorów.

Constant Flow

Innowacyjny system przeciwzamrożeniowy

Para wodna zawarta w powietrzu usuwanym ochładza się i skrapla na lamelach wymiennika ciepła. Gdy temperatura powietrza kierowanego do wyrzutni spada poniżej 0°C, pomiędzy lamelami dochodzi do zamarzania kondensatu. Na zamarzanie szczególnie podatne są wymienniki temperaturowe – w przypadku pozostałych typów, ze względu na odzysk wilgoci, ilość kondensatu jest znacznie mniejsza. Opracowany na potrzeby central freshAIR+ system przeciwzamrożeniowy łączy w sobie automatyczne ogrzewanie wymiennika ciepła, wstępne ogrzanie strumienia powietrza oraz (w przypadku bardzo niskich temperatur zewnętrznych) modyfikację zadanych strumieni powietrza.

Dlaczego system przeciwzamrożeniowy jest tak ważny?

Badania prowadzone nad zasadnością stosowania systemów przeciwzamrożeniowych potwierdziły zamarzanie temperaturowych wymienników ciepła przy temperaturze powietrze zewnętrznego już od 0°C.

Zamarzanie kondensatu na lamelach wymiennika powoduje zatykanie przestrzeni przez które przepływa powietrze, ograniczając przepływ powietrza co w konsekwencji prowadzi do zmniejszenia odzysku ciepła. Dzięki zastosowaniu specjalnie opracowanego systemu przeciwzamrożeniowemu w centralach rekuperacyjnych firmy Verano nie dochodzi do zamarzania wymiennika ciepła.

Demontowalny wymiennik

Jeżeli zajdzie taka potrzeba, istnieje możliwość demontażu wymiennika ciepła i umyciu go pod bieżącą, ciepłą wodą. Jednakże jest to jest zalecane przez producenta tylko w szczególnych przypadkach- wymiennik ciepła jest chroniony przed zabrudzeniami z zewnątrz oraz zabrudzeniami z pomieszczeń przez 2- stopniowy układ filtracji.

Wbudowana nagrzewnica wstępna PTC

Zastosowana nagrzewnica wstępna PTC charakteryzuje się stabilną, modułową konstrukcją, niskimi oporami przepływu oraz równomiernym ogrzaniem strumienia powietrza. Zastosowany czujnik temperatury pozwala na ograniczeni zużycia energii oraz zabezpiecza przed przegrzaniem centrali.

Wbudowana nagrzewnica wtórna lub chłodnica ^*

W trosce o komfort termiczny użytkowników, każda z central może zostać wyposażona w nagrzewnicę wtórną lub chłodnicę z pompką skroplin. Wybór wariantu jest uzależniony od projektu instalacji wentylacji oraz oczekiwań inwestora. Nagrzewnica wtórna może być zasilana przez czynnik instalacji c.o. natomiast do zasilania chłodnicy wymagana jest instalacja wody lodowej. Dodatkowe wyposażenie jest instalowane wewnątrz obudowy centrali – nie ma potrzeby przygotowywania specjalnego odcinka instalacji, dlatego decyzja o zakupie dodatkowego wyposażenia może zostać podjęta już na etapie eksploatacji systemu.

Połączenie z instalacją c.o. lub wody lodowej odbywa się za pomocą przewodów elastycznych zakończonych połśrubunkiem. Układ automatyki umożliwia podpięcie siłowników ON-OFF, trójstawnych lub sterowanych sygnałem 0-10 V. Dodatkowo istnieje możliwość wysterowania pompą obiegową lub sygnałem zezwolenia pracy kotła centralnego ogrzewania lub agregatu wody lodowej za pomocą sterownika centrali. Dedykowane zawory równoważące, trójdrogowe lub czterodrogowe gwarantują uzyskanie zakładanego projektowanego przepływu czynnika grzewczego lub wody lodowej.

^*Wbudowana nagrzewnica wtórna lub chłodnica jest dostępna w wybranych modelach centrali

Zdalna obsługa za pomocą komputera lub smartfona

Sterownik został zaprojektowany specjalnie dla rekuperatorów VERANO freshAIR+. W przejrzysty sposób zapewnia dostęp do wszystkich funkcji i ustawień rekuperatorów serii VW. Umożliwia zdalną regulację pracy centrali za pomocą aplikacji webowej, dostępnej w przeglądarce internetowej lub aplikacji na tablety i smartfony dostępnej na systemy Android oraz iOS.

Sterownik pozwala również na zapis danych dotyczących pracy centrali w czasie rzeczywistym. Dane są wykorzystywane podczas przeglądów serwisowych i pozwalają na szybkie wykrycie nieprawidłowości w pracy urządzenia. Sterownik jest dostępny w wersji z wbudowany, monochromatycznym panelem z przyciskami lub w wersji z naściennym, kolorowym panelem dotykowym.

Możliwość podłączenia czujników PM2,5; PM10; CO2; RH ^*

Do sterownika, oprócz czujników temperatury, można również podłączyć, czujnik wilgotności względnej, czujnik stężenia CO2, czujnik jakości powietrza (PM10 oraz PM2.5).

Współpraca sterownika z GWC

Istnieje możliwość sterowania pompą obiegu glikolowego, gruntowego wymiennika ciepła, który doprowadza ogrzany w gruncie czynnik do lamelowego wymiennika ciepła zlokalizowanego na kanale czerpnym.

Nowoczesna obudowa wykonana z EPP

Obudowy rekuperatorów zostały wykonane ze spienionego polipropylenu, który stanowi konstrukcję poszczególnych elementów rekuperatora. Proces produkcji podlega restrykcyjnym wymogom i jest realizowany zgodnie z systemem zarządzenia jakością ISO IATF 16949 i ISO 9001 oraz systemem zarządzania środowiskowego ISO 14001. Materiał z którego wykonano obudowy w 100% podlega recyklingowi.

Wysoka izolacyjność termiczna i akustyczna

Wykorzystanie spienionego polipropylenu o grubości 40 mm zapewnia doskonałą izolację termiczną i akustyczną urządzenia.

Lekka konstrukcja obudowy

Dopasowane części, wykonane za pomocą form wtryskowych, gwarantują szczelność nieosiągalną przez klasyczne blaszane obudowy, ponadto struktura materiału gwarantuje niewielki ciężar urządzenia. Istnieje również możliwość wykonania rekuperatora z obudową całkowicie pokrytą blachą stalową.
